跟著電源供應器規範的更新,XPG 在主流產品線的部分也再推出了新版本:Core Reactor II VE,除了承襲 Core Reactor 系列的優良設計血統外,支援最新的 ATX 3.1 設計以及提供 12V-2×6 接頭以支援新一代顯示卡當然也是主要重點,主打 850W/750W/650W 這三個瓦數需求,同樣採用 DC-DC 電路以及低漣波雜訊設計,功率峰值最高可達額定的 235%、並持續 100μs,提供使用者穩定電力傳輸與降低電流干擾、增強系統效能等特性,那就來開箱瞧瞧這款新版本的設計魅力吧!
XPG Core Reactor II VE 850W開箱
關於 Core Reactor 系列來說,先前的一代、二代都在站上有開箱過了,這次的新版應該還算在二代的系列中,但是多了尾綴的「VE」,如果對比之前的二代系列大概可以發現,VE 版的瓦數提供選擇只有 850/750/650W 三種、少了 1000/1200W 這兩款高瓦數,80 Plus 認證一樣是 Gold 金牌,不過 Cybenetics 分級就沒有 II 的清一色 Platinum、而是 Gold,VE 版主打主流定位的立場就十分明顯了。
外觀上維持與 Core Reactor II 的設計,尺寸方面也是採 140 x 150 x 86 mm 的短體積以方便安裝在各種規格的機殼內,ATX 版本則是支援最新的 3.1、提供有一組 12V-2×6 接頭、12V 輸入最大達 12A (850W),以目前玩家在組裝主機上的需求來說,算是搭機的不錯選擇。
那就來實際開箱看看 VE 版本的部分囉!

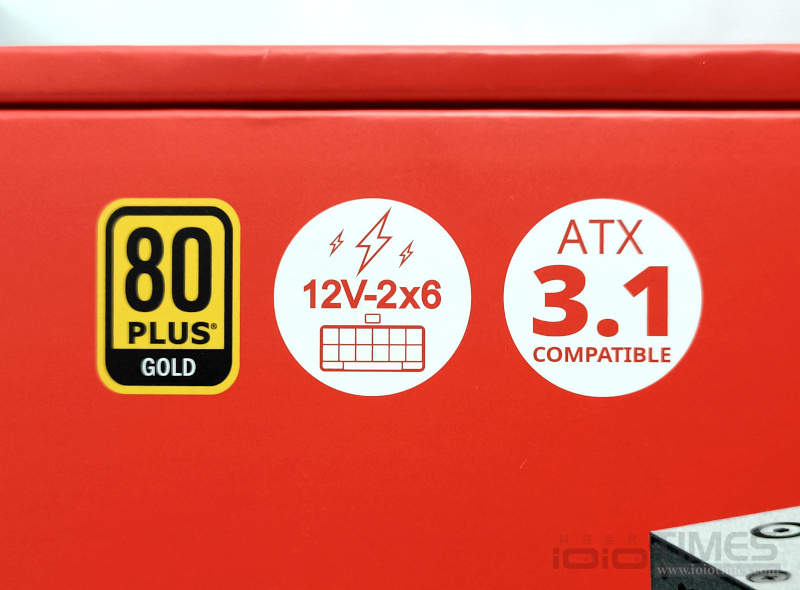

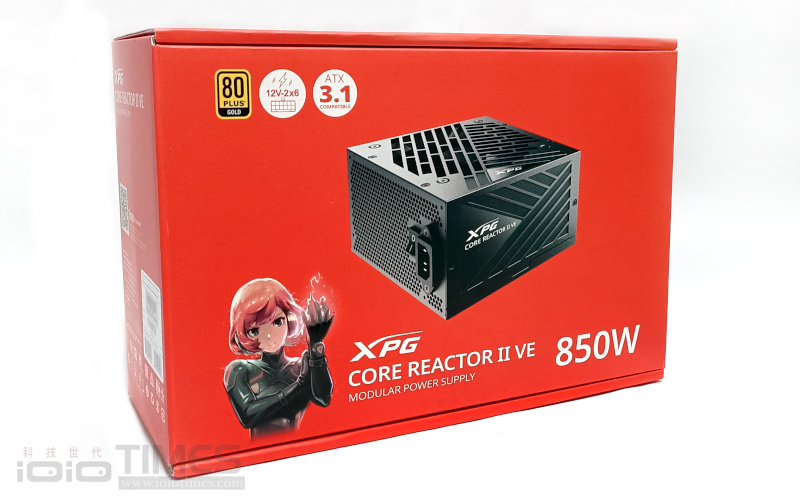

外觀上一樣是採用大橘紅色外盒設計,產品為標準的黑色款,可以看到有直接印上實體照片、底下也有標示 Core Reactor II VE 字樣,入手的這款瓦數是其中的 850W 版本,一樣有 Mera 圖像,左上角則是照慣例的 80 Plus Gold 金牌認證以及 ATX 3.1 對應標示,另外也特別註明內附的是新版本的 12V-2×6 接頭,至於背面則提供有內附的線材介紹以及規格細部標示等資訊。
一開箱映入眼中的就是代言正妹 Mera 的貼紙啦,另外也提供有快速安裝指南,環保紙盒底下的就是電源供應器本體,一旁則是有一整袋線材包以及電源線,底下還有固定螺絲等。
相較於II代有提供精緻收納包的設計,VE 版則是較簡單的提供一袋,線材部分一共有 9 組:20+4 pin 的主電源線、CPU ATX 12V 8-in x2 組、PCIe 6+2 pin x3 組、SATA/Molex(大4P) x2 組、12V-2×6 (600W) x1 組,全部皆採扁線設計以方便玩家理線。
Core Reactor II VE 的外觀基本上與 Core Reactor II 一樣,上方風扇護網採用一體式非對稱條形開孔、底下則是三角形的 XPG Logo,側面出風口則是採六角沖孔設計、另一側則是與風扇開孔一致風格的微立體對角斜切造型,底部有規格標貼,除了有各國安規認證外,也標示有 80 Plus Gold 認證,輸出部分可以看到單路+12V 最高達 70.8A,+5V/+3.3V 每組為 22A、合併最高 120W,總輸出最大 850W,並具備 OCP/OVP/OPP/OTP/UVP/SCP/NLO/SIP 等 8 大保護機制,另外也符合 Cybenetics Gold 認證,官方亦提供 7 年的保固服務。
接頭部分則是採全模組化設計,12V-2×6 有單獨連接插槽,其他連接也都有清楚畫好連接區域,玩家只需在連接前確認即可,不用擔心會有誤差的情況。
接著也來簡單看一下內部的配置,基本上大體布局與 Core Reactor II 是差不多的結構設計,主要差異就是 ATX 3.1 規範與 12V-2×6 接頭支援 (原則上不建議大家自行拆開以避免破壞保固)。
除了整體也是採半橋 LLC 諧振與 SR 同步整流架構、APFC 設計外,一級 EMI 濾波也是一樣有配置 X/Y 電容、二級濾波也有 X/Y 電容與突波接收器等,一旁共模電感旁也採用銅質絕緣片隔離以避免干擾情況;主電容採用的是 Elite 680μF/400V 105°C 鋁質電解電容,主變壓器採用的則是 E216944-W H-P 2351 這顆,中間的散熱片配置也與 Core Reactor II 一樣。
其他配置包括有 A25N60EPL Mosfet 開關管、諧振電容、諧振電感、比流器等,PWM 控制晶片採用的是茂達 APW7159C 並搭配 4 顆 M3054M Mosfet,APFC 控制子卡採用的是 Champion CM6500UNX+Sync Power SPN5003 的組合,APFC 功率元件則是由 2 顆 ST 33N60M2 Mosfet 與 Vishay 3C08ET07T 組成,而非原本 Core Reactor II 的 Infineon 版本。
雖然小部分元件相比 Core Reactor II 有些微變動,但大體上還是不脫其設計範圍,畢竟仍是列在 II 代系列,連同全模組化的連接埠也都是採用全日系固態電容用料,整體的作工品質還是相當不錯的!

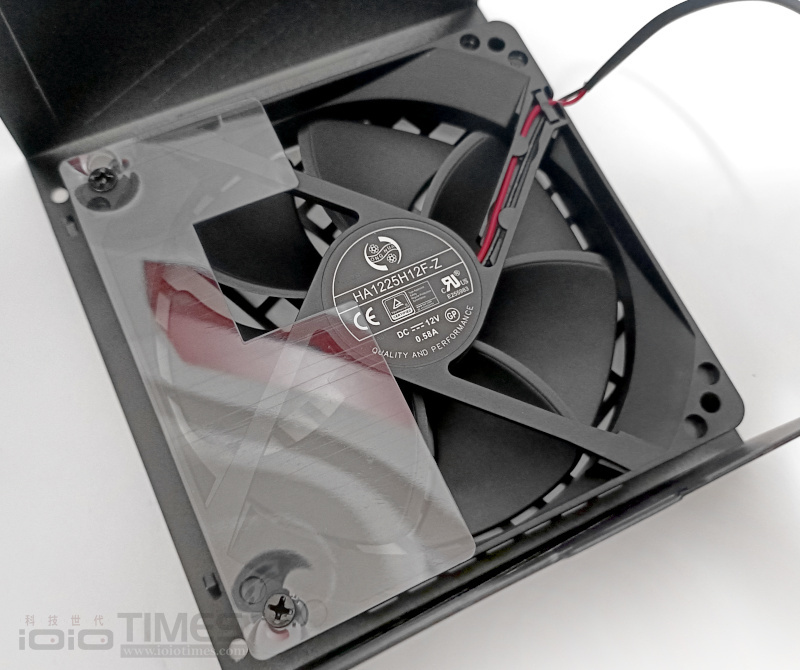

至於風扇的部分,採用的與 Core Reactor II 一樣的 Hong Hua HA1225H12F-Z 這顆 120mm 的 FDB 液態軸承風扇 (官方標:流體動壓軸承),具備 2400 rpm 轉速 (官方標示)、DC 12V/0.58A,搭配內部的散熱片與組件可以控制工作溫度落在 40℃ 左右 (一代與二代標示為 50℃),而且半面有附加氣流導風片設計。
效能測試
以目前 850W 這一階來看,對於絕大多數的主機需求應該都是足夠的,搭配有提供至最大 600W 輸出的12V-2×6 接頭,基本上即使安裝 RTX 4090 顯卡也是可以應付。
實際測試平台部分則以 AMD Ryzen 9 7950X 搭配 X670E 主機板以及 RTX 4070/4090 兩片顯卡做對照,基本資料可以在 OCCT 上的 System Info 看到。
先來看一下搭配 RTX 4070 的部分,大體上在 Power 項目的 1 小時測試中都相當穩定,負載部分並不高、CPU+VGA 這兩大部分的耗電也維持在 200W+200W 左右,從下方的線圖可以看到各項都十分平穩,+12V 的供電相當穩定,以 850W 來說是十分綽綽有餘。
改換成功耗更高的 RTX 4090 顯卡,一開跑就可以發現很快線圖就都拉高到 100% 了,相對的在顯卡的耗電上也上升到 450W 左右,以這樣的組合約達 650W 功耗的情況下也能穩定的完成測試,+12V 的線圖一樣十分平穩,對於玩家來說,如果主機內的其他配件不多,那這款 Core Reactor II VE 850W 也是足以應付自如的。
結語
作為 Core Reactor II 的延伸版本,Core Reactor II VE除了承襲原有的系列特性外,也加入了對於現階段 ATX 3.1 規範與 12V-2×6 接頭的兩大主要需求,直接供應玩家 850/750/650W 等三大主要供電瓦數選擇,不只外觀上保有原先的設計特色,規格面上也是一點都不落人後,快速端出新的版本來應對市場需求。
以目前諸多玩家大都選用 RTX 4070 這一階顯卡的供電需求來看,改採新規接頭的 Core Reactor II VE 的確更具優勢,改進的 12V-2×6 接頭讓連接方面更穩定安全,可大幅降低原先容易因未插好而導致的燒毀問題,配上來自 Core Reactor II 系列的優良設計血統,以及來自 80 Plus 與 Cybenetics 的 Gold 金牌雙認證,就算搭配 RTX 4090 也不用擔心供電與長時間運作下的穩定情況,還沒入手 XPG Core Reactor II 系列的朋友可以考慮選用一下囉!
