為對應新一代的 ATX 3.0/PCIe 5.0 規範,各家電源供應器廠商也都紛紛推出新版本來吸引玩家選擇入手,先前在站上有開箱過 XPG 推出的 Core Reactor 系列中的 850 Gold (850W) 這顆 Power Supply,這次要開箱的則是同系列的二代版本:Core Reactor II,二代版本除了原本的黑色外觀之外也提供了特別的白色款,小編也入手了這款版本來開箱並簡單測試,下面就來看看對應 ATX 3.0 規範的 Core Reactor II 白色版吧!
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 1 xpgcorereactorii850wwhite 002](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-002.jpg)
XPG Core Reactor II 850W開箱
外觀彩盒的部分一樣是相當亮眼的大橘紅色系設計,電競代言人物 Mera 自然也不可缺席的位於左下角常駐位置,正面可以看到這款 XPG Core Reactor II 的實體樣貌,由於這次入手的是白色款所以圖示照也是白色版本,如果是另一款黑色版那就會是黑色的囉!
下方一樣是有型號與內容物瓦數的標示,這款是系列中的 850W 版本,如果想要更大瓦數或是其他選擇,Core Reactor II 一共提供有:650、750、850、1000、1200W 等 5 種瓦數級距,應該可以滿足各瓦數需求的使用者;左上角則是有 80 Plus Gold 金牌認證、Cybenetics GOLD 效率認證等標示以及支援 12VHPWR 與 ATX 3.0 規範。
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 2 xpgcorereactorii850wwhite 003](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-003.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 3 xpgcorereactorii850wwhite 004](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-004.jpg)
開箱後第一眼則是電競代言人 Mera 正妹的人物貼紙與快速安裝指南,藏在底下的就是白色款的 Core Reactor II 本體與一旁精緻的線材收納包 (黑)。
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 4 xpgcorereactorii850wwhite 005 1](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-005-1.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 5 xpgcorereactorii850wwhite 005 2](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-005-2.jpg)
收納包雖然是黑色外觀,不過內部除了電源連接線外,則是提供一大包全部都是白色系的模組化連接線材,看來官方在白色版的整體性上相當到位,不只是 PSU 本體為全白色調設計,線材也都一致性的採白色系,不過連接頭的部分如果也是白色的那就更完美了 (被打)。
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 6 xpgcorereactorii850wwhite 006 1](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-006-1.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 7 xpgcorereactorii850wwhite 006 2](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-006-2.jpg)

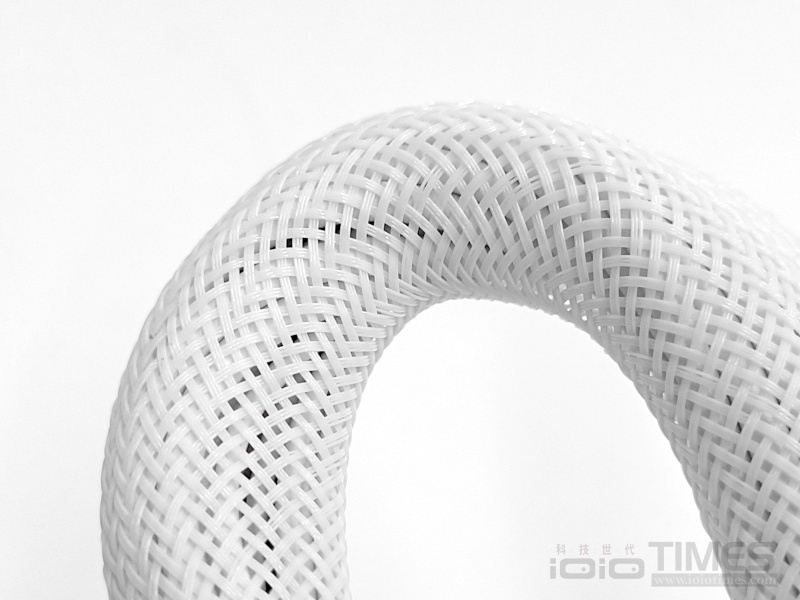

線材部分一共提供有 11 組,包括 24-pin 主電源與 2 組 CPU 12V、12VHPWR (600W)、PCIe 6+2 pin、SATA /大4P 等,其中大 4P 與 SATA 採扁線模式、其他則皆為編織網包覆,線材長度都達 650mm ,對於一般連接使用上應該都相當足夠。
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 8 xpgcorereactorii850wwhite 007](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-007.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 9 xpgcorereactorii850wwhite 008 1](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-008-1.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 10 xpgcorereactorii850wwhite 008 2](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-008-2.jpg)

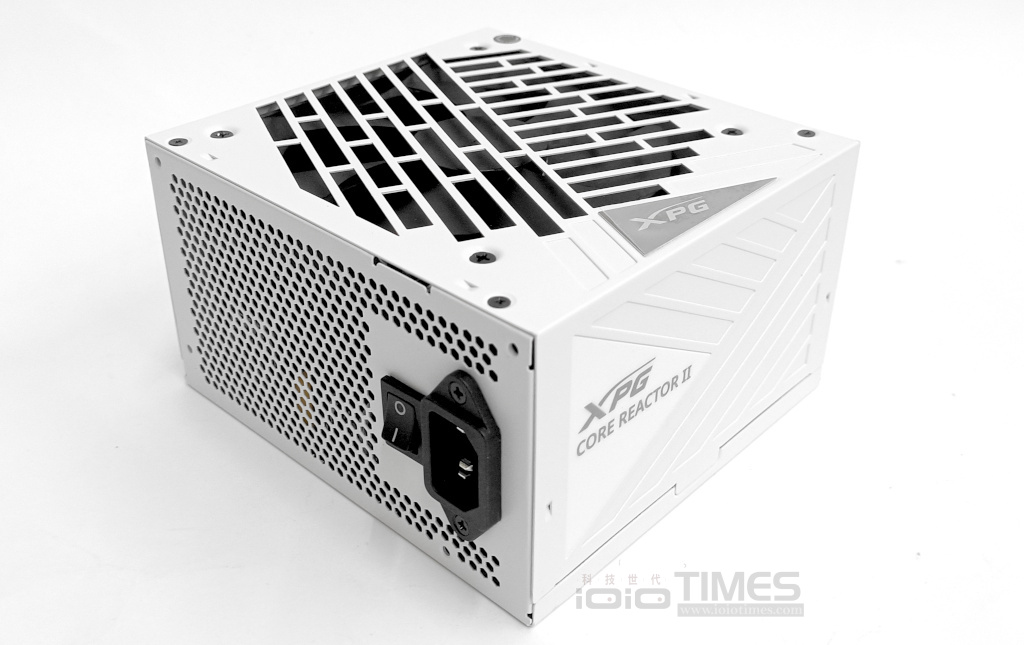

作為二代版本,新的 Core Reactor II 在外觀上稍稍做了些調整,側面出風口側仍是採六角沖孔設計,不過正面上方的風扇護網則改成與上蓋一體的非對稱式條形開孔造型,下方則是三角形 XPG Logo 圖徽,看起來的整體視覺美感提升許多;側邊同樣是非對稱式的微立體對角斜切風格,搭配 XPG Core Reactor II 系列標示的三角造型,頗有一致感。
另一側則是模組化線材連接埠,除了清楚分區的配置外,額外提供的 12VHPWR 也單獨一區,方便玩家安裝與插拔,底部則是規格標貼,整體的四個面向都是採白色調設計,加了一些霧面元素除了增添白色調性的柔和感外,也較不易留下指紋。
尺寸部分同樣是短版設計的 140 x 150 x 86 mm,內建的風扇規格為 120mm,可適用於絕大多數的機殼,小提醒的是,若是選用大瓦數的 1000、1200W 這 2 款版本則尺寸會略增為 160 x 150 x 86 mm,內建的風扇規格則是較大的 135mm。
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 11 xpgcorereactorii850wwhite 009](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-009.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 12 xpgcorereactorii850wwhite 010 1](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-010-1.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 13 xpgcorereactorii850wwhite 010 2](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-010-2.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 14 xpgcorereactorii850wwhite 010 3](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-010-3.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 15 xpgcorereactorii850wwhite 010 4](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-010-4.jpg)
位於底部的規格標貼也採用了同樣白色系的設計,除了可以看到 XPG Logo、Core Reactor II 型號、80 Plus Gold認證標示外,事實上各詳細規格也標註在這邊;型號基本上與前代相同:COREREACTORIIGOLD,就是多了”II”字樣、畢竟是第二代,其他輸出入的部分也與前代標示是一樣的,單路 +12V 輸出最高為 70.8A,+5V/+3.3V 每組輸出為 22A、合併最高 120W,總輸出達 850W、50% 負載下可達 91.40% 轉換效率 (115V),具備 OCP、OVP、OPP、OTP、UVP、SCP、NLO、SIP 等 8 大保護機制與各項安規認證,官方提供長達 10 年的保固,玩家可以安心使用。
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 16 xpgcorereactorii850wwhite 011](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-011.jpg)
實際連接後可以看到滿滿的白色風格,各分區連接埠區隔清楚、插拔也方便,與高階顯示卡連接直接透過 600W 輸出的 12VHPWR 直出線直連即可,跟小編測試平台上的 AIO 風扇、主機板等白色調版本還蠻搭的。(但顯示卡是RTX 4090不是白的XD)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 17 xpgcorereactorii850wwhite 012 1](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-012-1.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 18 xpgcorereactorii850wwhite 012 2](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-012-2.jpg)
內部佈局檢視
在開蓋 Core Reactor II 之後可以看到內部結構布局基本上與前代差異不大,畢竟是同系列的版本,二代版主要增加了 ATX 3.0 的規範與 12VHPWR 支援,主要布局雷同,有興趣的朋友可以對照一下之前開箱的照片。
整體一樣採半橋 LLC 諧振與 SR 同步整流架構、主動式 PFC 設計,一級 EMI 濾波配置有 X/Y 電容、PCB 上二級 EMI 濾波也設置有 X/Y 電容與突波接收器、保險絲等,一旁也有共模電感及銅質絕緣片隔離干擾。
中間可以看到有日系 Rubycon 420v /680μF 105°C 電解電容,一旁則是 LLC 控制晶片子板,散熱器下方為 2 顆 A25N60EFL Mosfet 開關管、2 顆諧振電容與 1 顆諧振電感、比流器等,SR 同步整流有 8 顆 5C430N Mosfet。
APFC 功率元件有別於一代採用 CREE+Vishay 的組合,改採用 Infinon D0865C6 二極體與 2 顆 ST 33N60M2 Mosfet 的搭配,APFC 控制子卡則仍是 Champion CM6500UNX+Sync Power SPN5003 的 Solution;而同步整流後、DC-DC 3.3V/5V 的部分則也同樣採用茂達 APW7159C 雙通道 PWM 控制器,並搭配 M3054M x4 Mosfet。
另外,全模組化連接埠採用全日系固態電容用料,底板有作敷錫增加載流,至於風扇配置的是 120mm 版本的 Hong Hua 的 HA1225H12F-Z 這一顆 FDB 液態軸承風扇、DC12V/0.58A/2200rpm,搭配內建的智慧風扇溫控功能可將轉速維持在最佳範圍並達到靜音效果且提高使用壽命。
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 19 xpgcorereactorii850wwhite 026](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-026.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 20 xpgcorereactorii850wwhite 021](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-021.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 21 xpgcorereactorii850wwhite 022](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-022.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 22 xpgcorereactorii850wwhite 023 1](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-023-1.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 23 xpgcorereactorii850wwhite 023 2](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-023-2.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 24 xpgcorereactorii850wwhite 025 1](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-025-1.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 25 xpgcorereactorii850wwhite 025 2](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-025-2.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 26 xpgcorereactorii850wwhite 028 1](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-028-1.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 27 xpgcorereactorii850wwhite 028 2](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-028-2.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 28 xpgcorereactorii850wwhite 030](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-030.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 29 xpgcorereactorii850wwhite 031 1](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-031-1.jpg)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 30 xpgcorereactorii850wwhite 031 2](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-031-2.jpg)
效能簡測
接著也簡單的透過平台配置並搭配 OCCT 作效能檢視,平台主要採用 Intel Core i5-13600K+NVIDIA RTX 4090 顯示卡來看實際負載狀態,在新版的 OCCT 上面可以看到 System Info了,相關資訊就如截圖所示。
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 31 xpgcorereactorii850wwhite 041](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-041.png)
一啟動就可以看到整體的負載往上拉,CPU、GPU 拉到 100% 時的耗電狀況大概是 201W+443W,二者就吃掉約 650W 了,完整一輪測試並沒有發現任何異常或出錯的情況,基本上透過多次循環測試下,3.3V/5V 與 12V 的線圖都相當平穩,表示供電方面十分穩定。
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 32 xpgcorereactorii850wwhite 042](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-042.png)
![優雅獨"白"、ATX 3.0搭載,XPG Core Reactor II 850W 80 Plus Gold全模組白色款開箱試用 33 xpgcorereactorii850wwhite 043](https://www.ioiotimes.com/wordpress/wp-content/uploads/2023/11/xpgcorereactorii850wwhite-043.png)
結語
作為二代系列來說,除了外觀上做了些調整讓整體質感更進一階之外,Core Reactor II 850W 在主要的規格上則是以支援 ATX 3.0 規範與提供玩家 12VHPWR 直出連接的設計為主要訴求,當然也保留了Core Reactor系列的優異特色與設計布局,加上推出了獨特的白色款,讓喜愛打造白色主機的族群有了可以搭配的優質電源供應器可以入手,絕對是官方的一大佛心!
650~850W 版本維持 140mm 短版尺寸設計對於小機殼來說也是蠻大優勢,就算放入 RTX 4070 顯示卡也能高規版直接透過 12VHPWR 直連,加上全模組化連接設計內建智慧風扇溫控功能、一般使用時相當靜音,而且通過 80 Plus Gold 金牌認證以及 Cybenetics GOLD 效率認證等特色,提供最大的供電輸出與絕佳的轉換效率,入手 850W 這個級距大概可以好長一段時間不用再升級了,官方提供 10 年保固與 8 大防護機制,XPG Core Reactor II 850W 將會是現階段選購電源供應器的最佳目標。
