實裝面積減少約四成！村田推出全球最小1.0mm方形附開關高頻同軸連接器

株式會社村田製作所（以下簡稱「村田」）開發出全球最小 ¹尺寸 1.0mm×1.0mm×0.55mm 的附開關高頻同軸連接器 SWL 系列「MM8330-2600RJ5」、「MM8330-2600RK20」（以下簡稱「本產品」），並自 2026 年 8 月起正式量產。



結合過往累積的高頻與機構設計技術經驗，本產品採用村田開發的獨特結構，能兼顧高頻特性、機械效能，並同步達到小型化。與村田既有 SWJ 系列的尺寸 1.4mm×1.2mm×0.65mm（L×W×H）相比，實裝面積可大幅縮減約 40%；若搭配專用探針 ²，包含禁佈區在內的佔用面積可縮減至 60%。憑藉本產品，即能節省智慧型手機、穿戴式裝置等無線通訊設備的電路板空間，有助於更靈活化的基板設計。

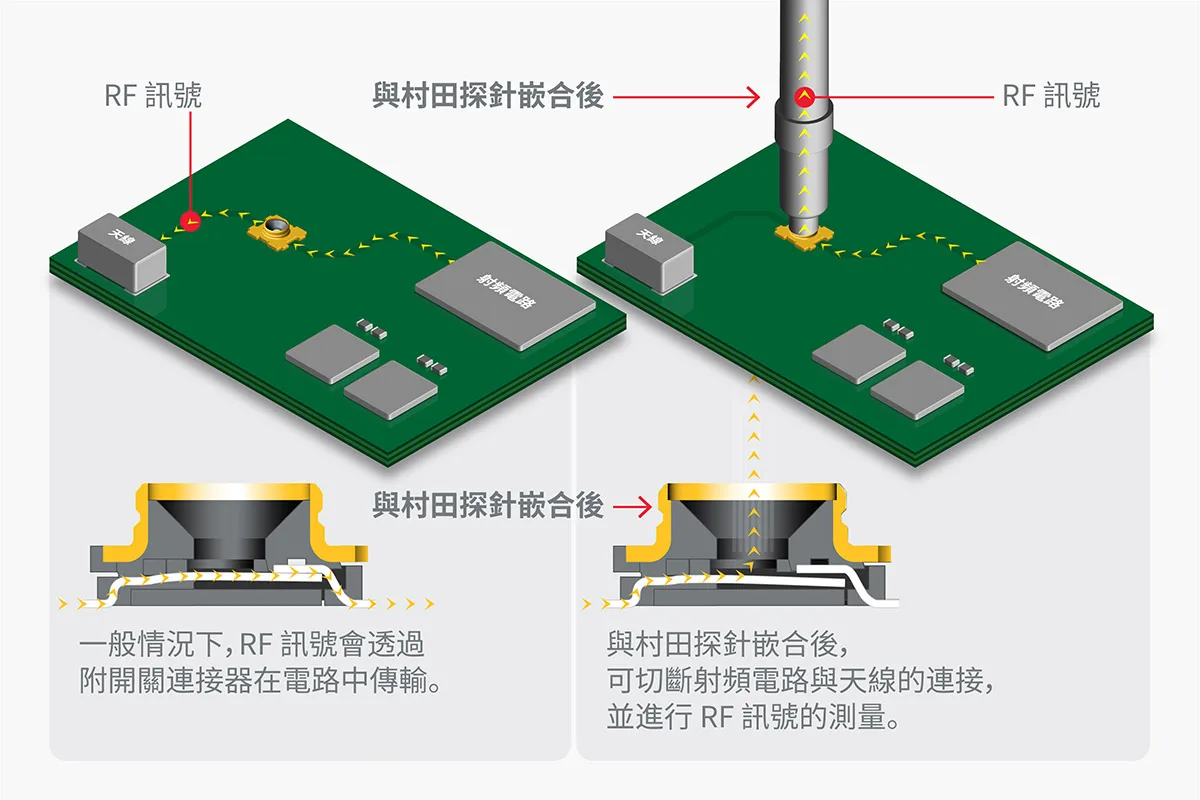

無線通訊設備搭載負責收發無線電波的 RF（射頻）電路。為確保產品品質，確認 RF 電路是否正常運作相當重要。將附開關高頻同軸連接器實裝於設備內部的電路板上，並在量測時插入專用探針，即可輕鬆量測流經 RF 電路的訊號。如此可及早發現異常，減少零組件與材料損耗，降低設計及製造過程中的重工成本，並提升生產效率。

近年來，隨著智慧型手機、穿戴式裝置等無線通訊設備功能不斷提升，搭載的電子零組件數量也隨之增加。為更有效運用有限的電路板空間，市場對零組件小型化的要求持續提高。

因此，村田融合高頻與機構設計技術，採用獨創的新型結構設計，兼顧高頻訊號的低傳輸損耗與產品的結構強度，開發出全球最小 ¹尺寸的 SWL 系列，實裝面積較村田既有產品縮減約四成，讓有限的基板空間得以容納更多零組件，進一步提升零組件配置的自由度。

此外，附開關高頻同軸連接器除了本體的實裝面積外，還須預留一定的禁佈區（Keep-out Area），以避免探針連接時與周邊零組件發生干擾。本產品搭配專用自動測試探針及手動測試探針使用，即可將包含禁佈區在內的整體占用面積，較村田既有產品縮減約 60%。

村田未來將持續因應市場需求，致力於開發更小型化的電子零組件，以利於有效運用有限的電路板空間，助力智慧型手機與穿戴式裝置的高效能化與小型化發展。



產品主要特點與規格

・採用全球最小尺寸 1.0mm×1.0mm×0.55mm（L×W×H）的超小型、低高度設計

・與村田既有產品相比，實裝面積縮減約 40%

・搭配專用探針，包含禁佈區在內的佔用面積較村田既有產品縮減約 60%

系列	SWL
編號	MM8330-2600RJ5（5,000 個/捲） MM8330-2600RK20（20,000 個/捲）
尺寸（L×W×H）	1.0mm×1.0mm×0.55mm
頻率範圍	DC～15GHz
阻抗	50Ω







¹ 根據本公司調查。截至 2026 年 10 月 28 日。

² 探針：量測 RF 電路時，用於連接設備內部連接器與量測用纜線的零組件。包括手動操作的手動探針，以及用於自動量測的自動探針。村田製專用手動探針及專用自動探針預計於 2026 年 12 月開始量產。
