ECS 的 LIVA 系列一向都是走精巧體積的設計路線,先前除了在站上曾經開箱過的 LIVA One H610 與 A300 之外,主打超迷你的 Cube 風格版本也推進到了 Q3 這一代,除了內部搭載 Intel Pentium/Celeron 處理器與最大 128G eMMC 儲存空間及 microSD 擴充卡槽以方便擴增容量外,內建 802.11ac/g/n 無線傳輸與 UHD 內顯可支援 4K 高畫質顯示更能讓玩家直接當作視訊會議或是家用娛樂主機使用,而超迷你的機身特性也便於擺放在家中場景或直接壁掛/背掛等,不佔空間也能方便使用,這次小編就入手其中的 Q3D 這款版本,那就來簡單開箱以及實測一下性能吧!

口袋型小主機登場、LIVA Q3D開箱
有別於 LIVA One 系列的薄型書本式外觀,LIVA Q3D 在外型上採用了掌心大小的 Cube 設計,比 Intel NUC 的尺寸還要再小一圈、僅 74 x 74 x 34.6 mm,重量也跟一支普通手機差不多重、僅 174g,單手就能握在掌心,的確是如包裝上所示:Pocket-sized Mini PC。
彩盒的外包裝設計倒是與 LIVA One 的風格雷同,橘、黑配色,除了左上角的 LIVA Logo 外,左下角也印上有 Intel inside 以及 HDMI 字樣;打開外盒後可以看到擺放在正中間的 Q3D 機身本體,附件部分也包括有變壓器、VESA 壁掛 (Support 75/100 mm)、固定螺絲、多國規格插座等,變壓器支援 100~240V 全域電壓、輸出則是 12V/3A 36W,如果要外出當作移動式主機使用可以透過更換其他國家的對應接頭來搭配。





Q3D 的通體外觀採黑色系設計,正面上方印有 LIVA Logo,不過由於有局部做了亮面處理因此整體的視覺感還頗有層次、而不是單純的只是黑色調,整體採被動式散熱,所以可以看到正面有做了特別的造型與左右側的散熱孔互為呼應,小巧體積可以擺放在家中視聽裝置的一角或直接壁掛也行。
內部採用的處理器為 Intel Jasper Lake SoC,原則上有 Pentium Silver N6000、Celeron N5100 或 N4500 等版本可選,小編入手的這一款是其中的最高階版本,也就是 N6000 處理器,其他包括有 4Gb LPDDR4X 記憶體以及 64/128GB eMMC 儲存裝置 (小編手上為 128GB 版本),內建作業系統為 Windows 11 Pro。

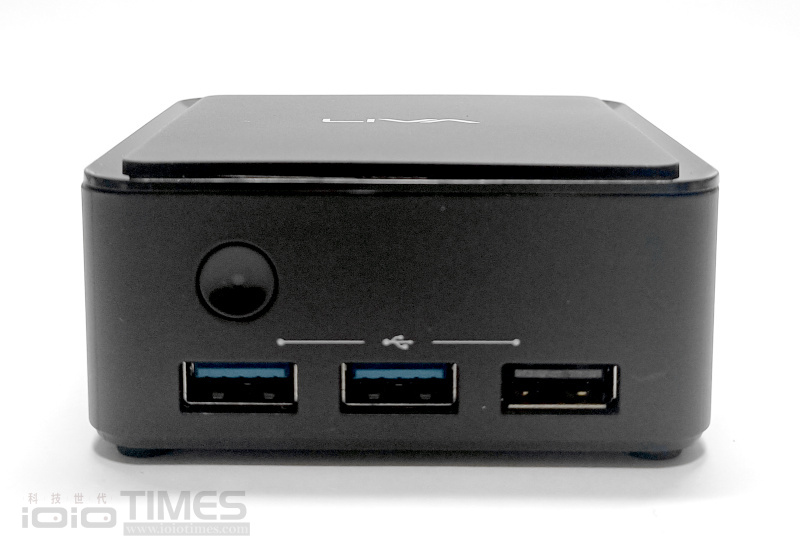

由於是從底部四個角落往上鎖住整個機身外殼,所以可以看到相關配置原則上都是佈建在機身四周,正面除了有電源開關按鍵外,也直接提供有 3 組 USB 供玩家使用 (2 組 USB 3.2 Gen 1、1 組 USB 2.0),背面則是網路的 GigaLAN RJ-45 連接埠以及 HDMI、DisplayPort 各一,左右側除了有散熱孔設計外,也分別配置有 Kensington 防盜鎖孔與 Micro SD 擴充槽、最大可支援至 128GB。




如果光看外觀可能就是幾個連接埠等,拆開來看一下內部結構比較有趣些,畢竟這整個主機的布局都縮小在這小小的體積內,使用十字起子就可以從底部將固定螺絲卸下,小心打開底蓋就可以看到內部的狀態。(各位請勿自行拆卸以免破壞保固)



最上層基板可以看到有 Intel Pentium Silver N6000 處理器 (Jasper Lake) 以及一旁的 Micron 2MB77 這組 4GB LPDDR4-4266 記憶體配置 (2顆),至於下層則是剛剛大圖中可以看到的包括有無線模組、HDMI 2.0 晶片以及 UDE 湧德電子 (U.D.Electronic) 的 L22N001 這顆 GigaLAN 網路晶片等。
無線方面採用 AzureWave 海華科技的 AW-CM421NF 這顆 NXP 模組,基本上也是基於 Realtek 8822CE 的雙頻無線模組,2.4GHz/5GHz、2×2 MIMO、802.11a/b/g/n/ac。

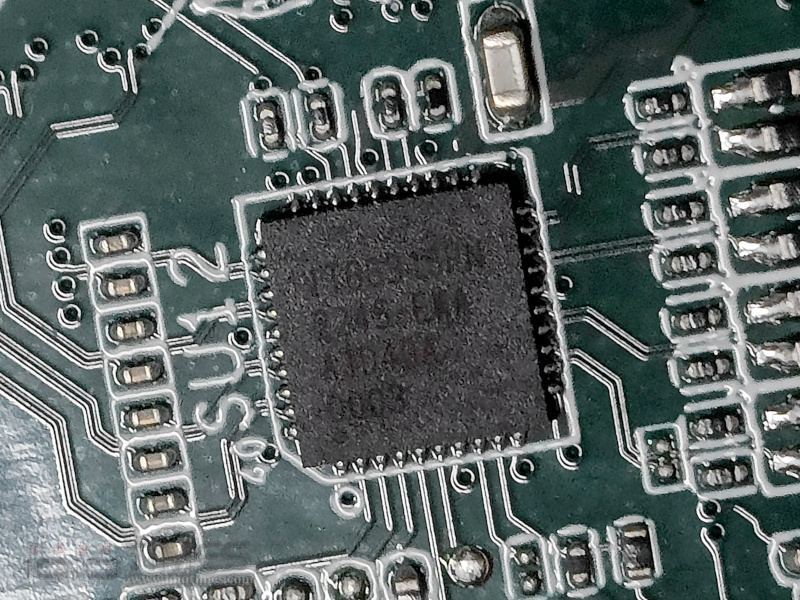

IT66318 這顆 HDMI 2.0 Retiming Buffer 重定時緩衝器晶片,符合最新的 HDMI 2.0a 規範、並向下相容 HDMI 1.4,同樣可以在之前的 LIVA One A300 上面看到。






另外要提及的是,LIVA Q3D 雖然體積小歸小,但透過背後同時提供的 HDMI 2.0 與 DisplayPort 1.2 連接埠可以達到雙顯示輸出的特色,直接可以一機雙用,就算作為多重工作使用也能順暢執行。

效能檢視
通常對小體積的主機都會有個比較擔心性能表現的疑慮,說實在的,如果預期心理要把這樣的小主機拿來跟目前的 Intel 12/13 代相比當然會有蠻大落差,光是內建的 CPU 等級就不相同,畢竟使用定位上也不同,低功耗的 Q3D 基本上最高也就是採用 Intel Pentium Silver N6000 這顆處理器而已;實際開機後進入作業系統中的設定選項查看一下相關的規格資訊,在 System 的 About 中可以看到基本的規格標示,除了處理器之外,也包括有內建記憶體容量 4GB、預載的 Windows 11 Pro 22H2 等。

進階一點來看一下裝置管理員中的各部元件細項,主機板資訊為 ECS JSLM-Q3D、Disk 採用的是 Kingston Y29128 這款 eMMC 儲存 (容量為 128GB)、內顯 Intel UHD Graphics、Alcorlink PCIE Card Reader、藍牙/Realtek 8822CE 無線網路 802.11ac、以及 Intel Pentium Silver N6000 這顆 4 核處理器。
*前面提到無線網路模組AW-CM421NF是基於Realtek 8822CE,這裡可以看到掛上去的辨識就是以Realtek 8822CE為主

顯示部分雖然採用的是 Intel UHD 內顯,但其實連接 4K 螢幕一樣可以支援無誤,測試時直接連接小編桌上的 ASUS PG32UQ、3840×2160@60Hz HDMI 連接輸出基本上顯示相當順暢,需要多重顯示的朋友可以利用另一組 DisplayPort 來連接輸出。

由於內建提供的儲存為 128GB (eMMC),預載 Windows 11 Pro 作業系統後的可用空間大概剩下約 30GB 左右,如果玩家入手使用的話,可以多利用外接儲存或是透過機身側面內建的 Micro SD 擴充槽增加容量。

照慣例透過熟悉的 CPU-Z 來看一下相關資訊,在 v2.08 版本的偵測下可以清楚看到採用的的確是 Jasper Lake 架構的 Intel Penitum Silver N6000 這顆 4C/4T 的處理器,基本時脈落在 1.1GHz、Turbo 模式下則是 3.1GHz;主機板資訊方面則可以看到型號是 JSLM-Q3D,另外在記憶體 SPD 方面則是 onboard 的 LPDDR4 4GB、Micron 顆粒,內顯則是 Inel UHD。
簡單透過CPU-Z的bench項目看一下單、多核的性能表現,單核心得分為204.2、多核心得分則是792.8,整體性能以多核心總分來看,大概可以追上目前新一代的單核全速表現。





透過 AIDA64 來看一下 Cache & Memory 的成績,在讀取、寫入、複製這三項的數據,分別獲得有 14382、16844、14995 MB/s 的成績,延遲則是落在 73.3 ns,由於記憶體顆粒採 onboard 模式,頻率落在 4266、CL 則是 20-20-20-45。

至於儲存方面的性能表現也透過 CrystalDiskMark 來驗證一下,在預設模式下可以看到讀取/寫入的成績分別落在 292.97/173.59 MB/s,雖然數據大概也就是 SATA 介面的硬碟成績,但除了循序的性能外,隨機4K的成績也還OK,整體在實際運作的流暢度還算可以。

搭載的 Intel Pentium Silver N6000 到底可以有怎樣的性能展現,除了前面的 CPU-Z bench 選項的測試外,也簡單透過 3DMark 中的 CPU Profile 來試試看。
從數據截圖中可以看到,單核心的成績落在 169 分、4 核心則是上升至 448 分,由於僅 4 核架構,所以最大表現大概也不脫 440~450 之間的範疇。

基本項目的 Fire Strike,DirectX 11 的測試上則是獲得 804 分,原本想加入 Time Spy 項目測看看 DirectX 12、但顯示無法完成測試所以無成績,為了證明在顯示輸出上還是有一定性能,因此也補充測試了舊版的 Sky Diver 與 Cloud Gate 這兩項,也分別有 2901 與 4369 分的表現。

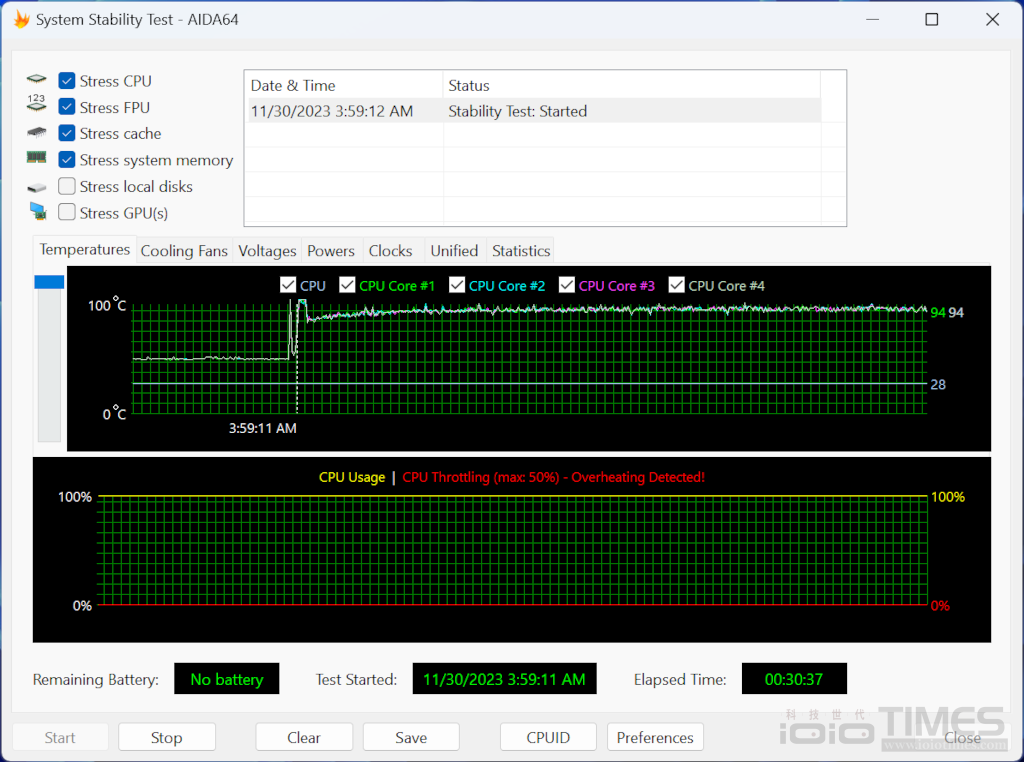

Q3D 採用的是被動式散熱,所以一般正常運作下其實也很安靜,不過從左右側的散熱孔還是可以感受到全速狀態下的熱氣感,如果是長時間的使用狀態下是否也是很穩定呢?這裡小編也透過 AIDA64 中的穩定測試來看看實際的情況。
一般狀態下的溫度大概落在中間值 50℃ 左右,不過如果使用率一拉高到 100% 全速運作模式下時,溫度也會直接上升到 94℃,但不用擔心,Q3D 仍能正常運作無誤,看來也是能撐住長時間使用的一款小主機。


對於 Q3D 背後提供有 HDMI 與 DisplayPort 的雙顯示輸出,當然主打的使用上還是以多工模式或是一般事務型式的會議與家用狀態為主,這裡也透過不同類型的影片播放以及 4K 串流影片與高解析畫質的直播來顯示 Q3D 在這方面的輸出品質,相信可以提供大家更直觀對 LIVA Q3D 的認識。
*以下畫面截圖僅做縮圖處理、未做其他編修







結語
就整體來看這款 LIVA Q3D,體積小巧迷你的確是一大特色,特別是超輕量僅 174g 就算做為攜帶式娛樂小主機也是 OK,作為家用或一般文書工作使用基本上也都沒問題,若是定位在多媒體娛樂面向的話也可以輕鬆駕馭,對於 4K影片播放/串流影音/直播顯示等方面也是相當順暢,商用模式下做為會議主機或視訊小主機使用也是沒問題,甚至當成電子看板之類的展示主機也能擔任長時間的使用情況 (可搭配附件中的 VESA 壁掛),要是怕內建的 128GB eMMC 容量不夠、可以透過側邊設置的 Micro SD 擴充槽來支援,讀取影像、照片、檔案也可以直接透過正面的 USB Port 來連接,大體上就是一台迷你型的家用主機的設計。
另外 Q3 系列還有另一款 Q3H 可供選擇,外觀上其實與 Q3D 幾乎一樣,但背面顯示輸出入的連接埠則是採雙 HDMI 設計,一組為 In、一組為 Out,訴求點是具備影像轉傳的功能,更方便用在如會議模式時的快速切換;以綜合性使用的部分還是 Q3D 這一款比較符合一般玩家的使用,如果大家也正有入手迷你小主機的打算,或許可以考慮一下這款產品囉!
